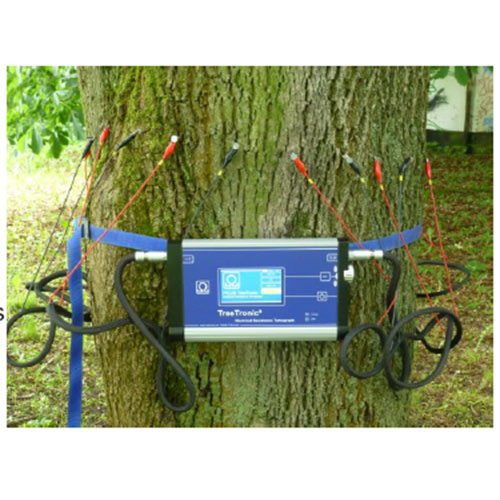

用途：PiCUS TreeTronic 3樹木電阻抗斷層成像儀通過測量電流或電壓的變化來診斷樹木情況，測量結果以二維圖像的形式進行顯示，該圖像表示樹木的電阻抗變化，簡稱ERT（Electrical Resistance Tomogram）。影響樹木電阻抗變化的主要因素是樹木水分，以及通過樹木的狀態和細胞結構而改變的化學元素（應力木或者根相比于正常的樹木有不同的電阻抗）。
特點：
·系統結構緊湊僅有一個主要的控制單元；
·配有兩根電纜并配置夾子用來固定電纜；
·數據收集快速；
·主控單元內可存儲上百個掃描結果；
·重量輕，比老型號減輕很多；
·內置GPS與藍牙；
·最多可達到24個測量點，掃描最快達30秒；
技術參數：
測量范圍 | 直徑3cm到250cm；更大直徑需要延長線纜 |
傳感器數量 | 24個，使用時至少用10個傳感器，使用越多，ERT越好 |
最大輸出電流 | 20mA |
最大輸出電壓 | 80V |
測量方式 | 2種（點對點法或三點法） |
傳感器線纜長度 | 3.5m |
存儲功能 | 單機操作，無需筆記本電腦 |
主機電池容量 | 可連續使用4小時以上，充電時間只需2小時 |
主機顯示方式 | 彩色液晶屏，實時顯示測量圖像，無需筆記本電腦 |
數據傳輸 | USB 2.0或藍牙 |
電子測徑器（可選） | |
測量范圍 | 160mm到2150cm |
材質 | 不銹鋼 |
顯示方式 | LED顯示屏 |
與主機連接 | 藍牙連接，數據直接傳輸至主機 |
整體尺寸 | 55x42x13cm |
整體重量 | 8.9kg |
如何辨別 Treetronic 的斷層照片
ERTS 的主要方面是高和低的導電區域的分布。你要去觀察哪里的電阻比較高哪里的比較低。這個信息需要與那些特定物種的健康的樹木正常的電阻分布作對比。每個物種都有一個典型的電阻（水分、濕度）分布。到目前為止，我們已經辨別了樹木中三種典型的電阻率分布：
應用實例：
3D圖像顯示一個藍色的高導電區域，這個區域的真菌生長比較活躍。
藍色的低電阻指示區域（高的含水量等），綠色和黃色顯示正在增長的電阻，紅色高電阻的指示區域（低含水量）
聲波電阻抗理論
當將聲波層析成像結合使用時， ERT 提供給你更多關于樹的信息。當同時分析SoT 和ERT時，很有可能會：
·辨別出不同的傷害類型（例如裂紋和腐蝕）
·監測到早期的腐爛
·測量硬木或者邊木材的尺寸
·獲得測量水平上下區域的信息。
下面的判定表有助于得出準確的判斷：
SoT（聲波速率：m/s） | ERT（電阻率） | 結論 |
高（褐色） | 高（紅色） | 健康 |
高（褐色） | 低（藍色） | 仍然安全，但是早期腐爛 |
低（藍色、紫色） | 高（紅色） | 孔洞、死亡腐爛 |
低（藍色、紫色） | 低（藍色） | 活躍腐爛 |
應用文獻：
[1] 王興龍，王立海. 白樺模擬缺陷材的電阻層析成像規律探究[J]. 林業工程學報，2016,1(2):106-111.
